Fassadenmaterial
Verbundwerkstoffe
Herausforderung

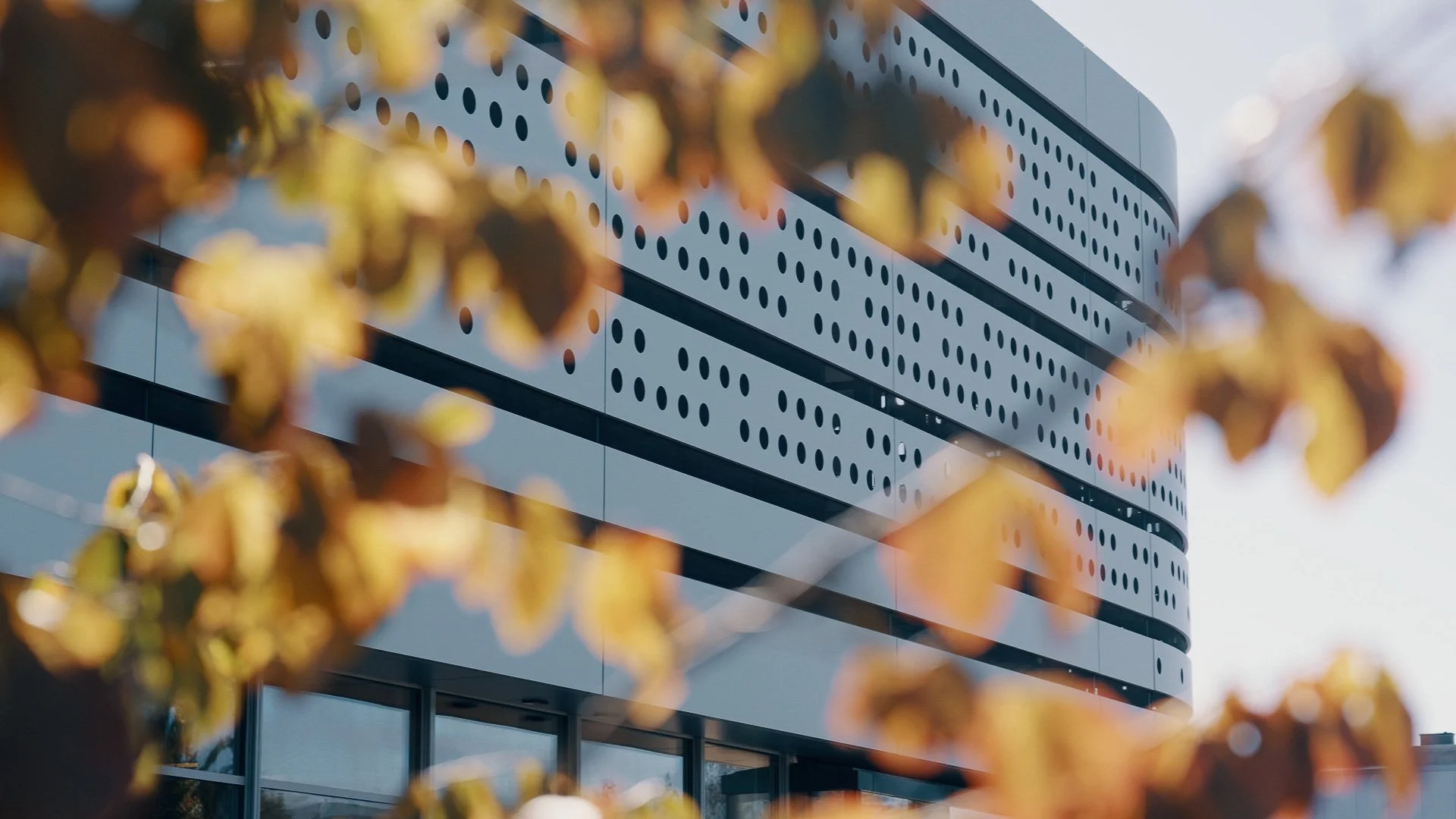

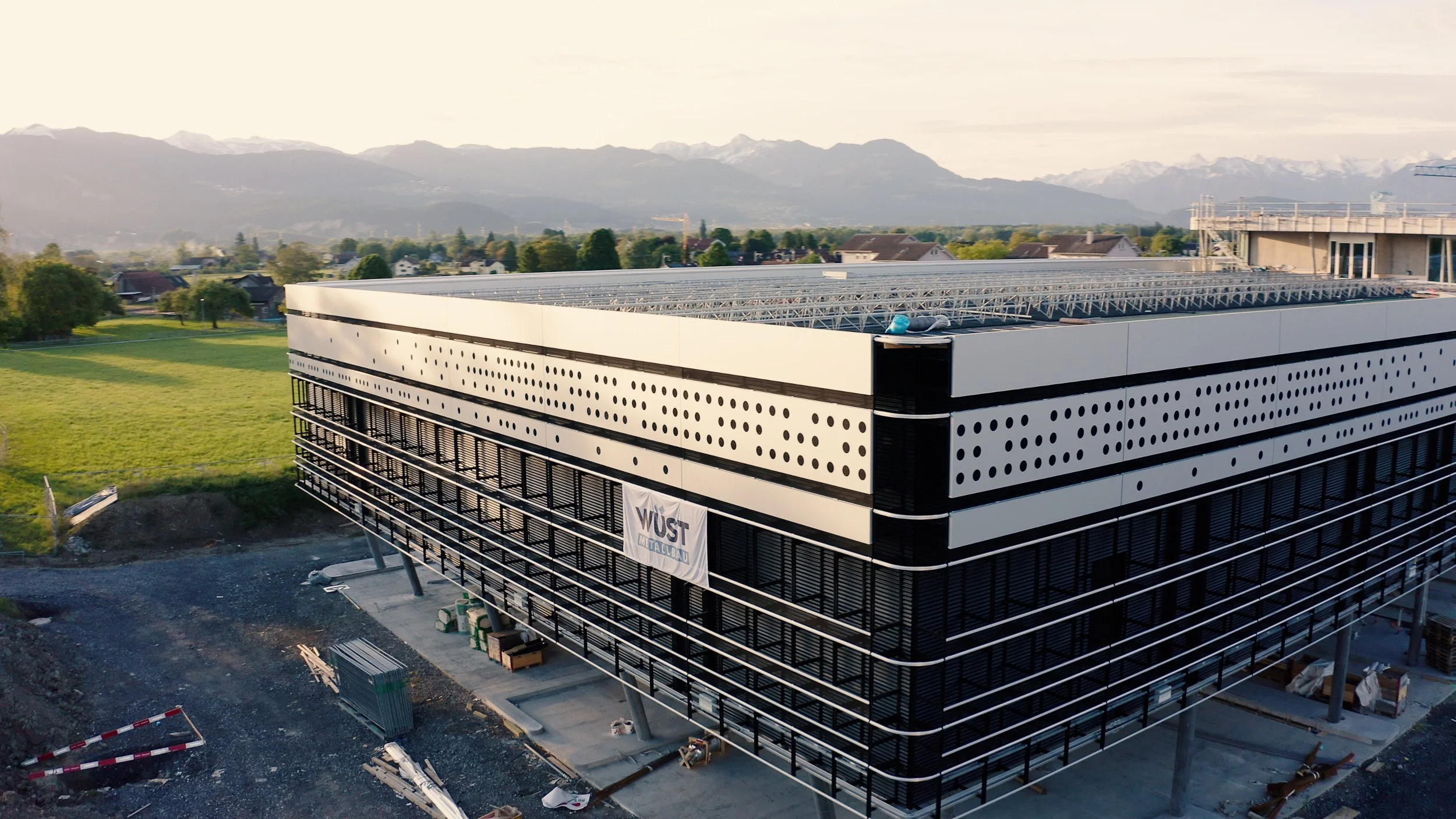

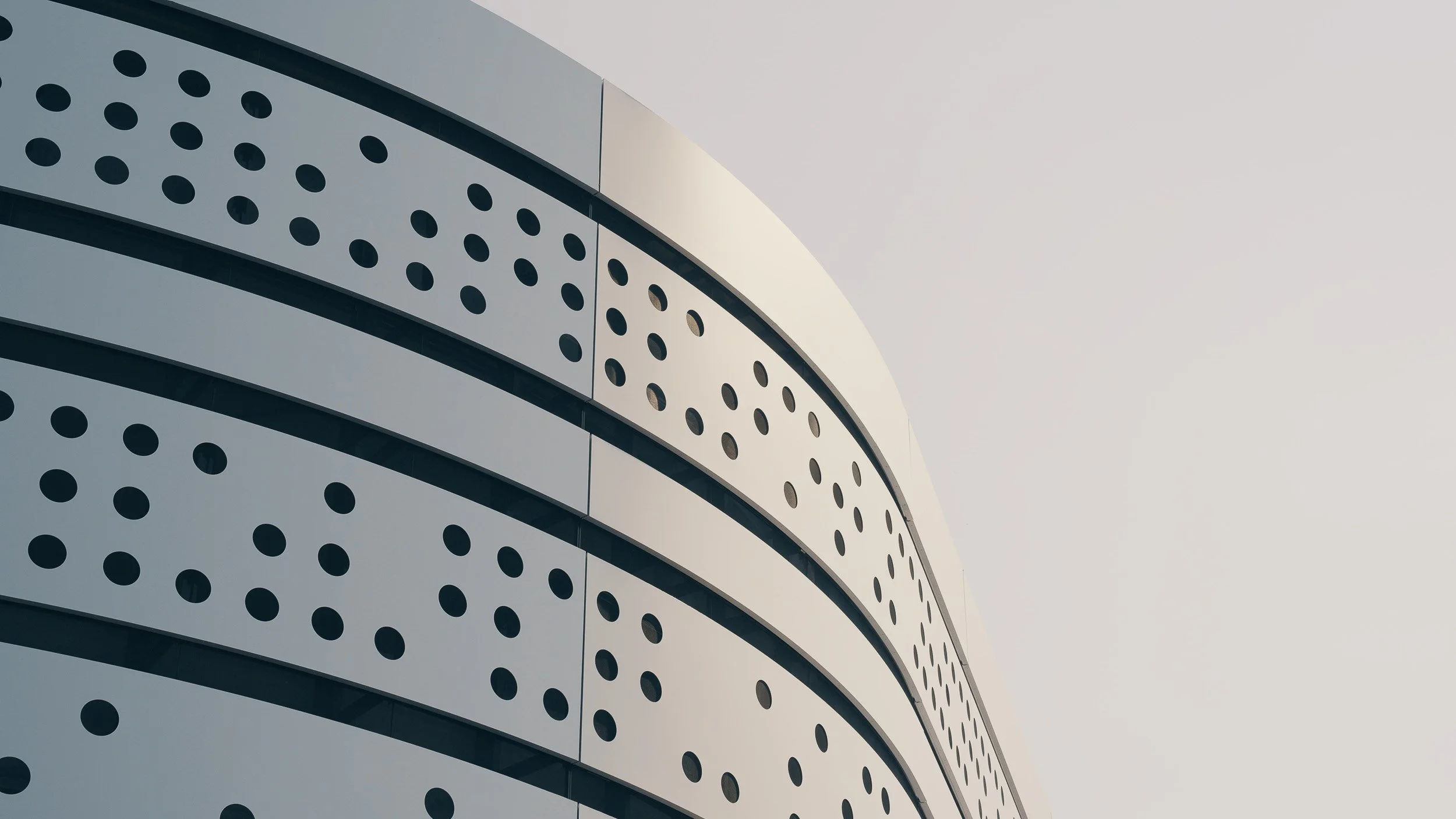

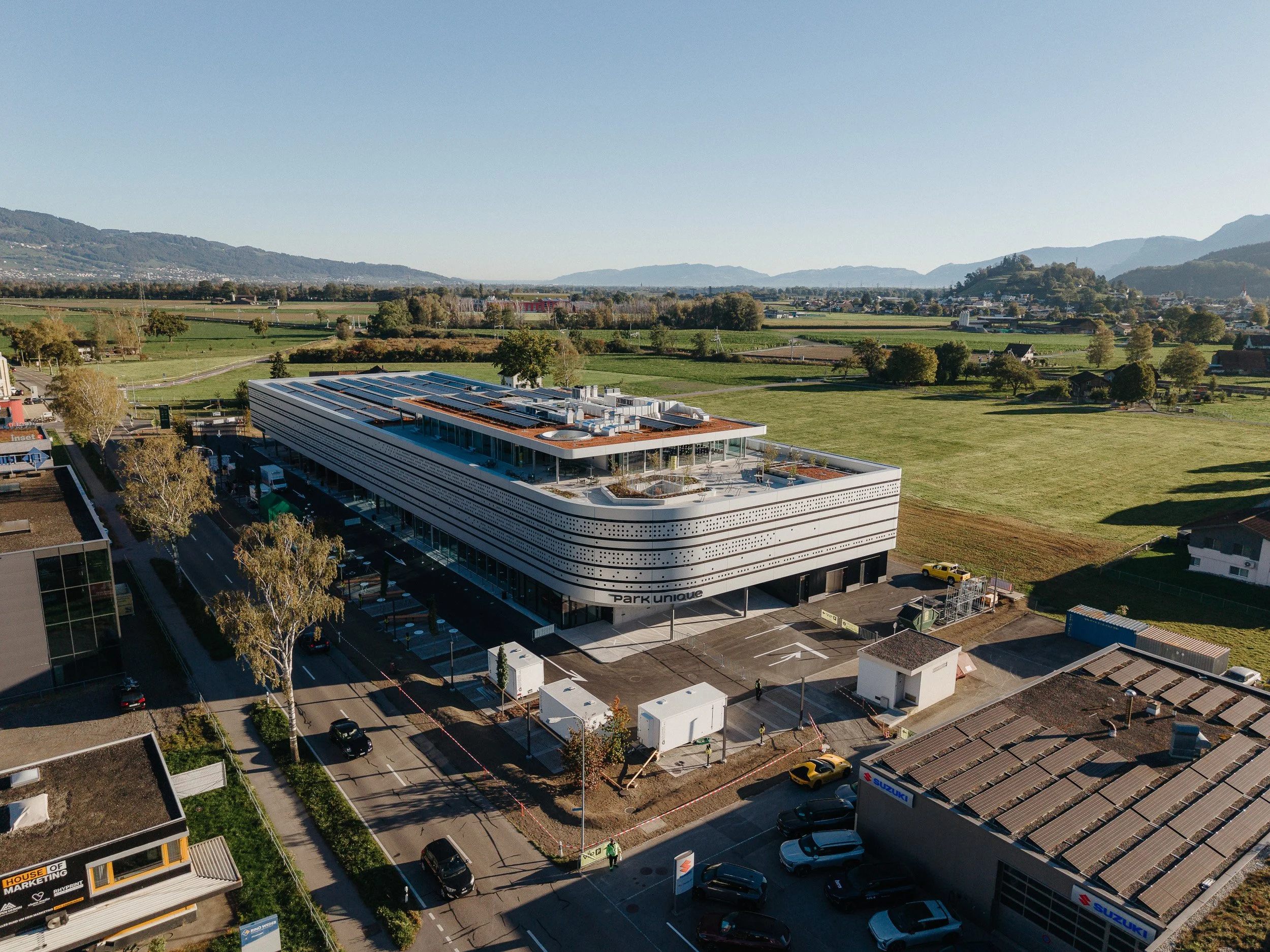

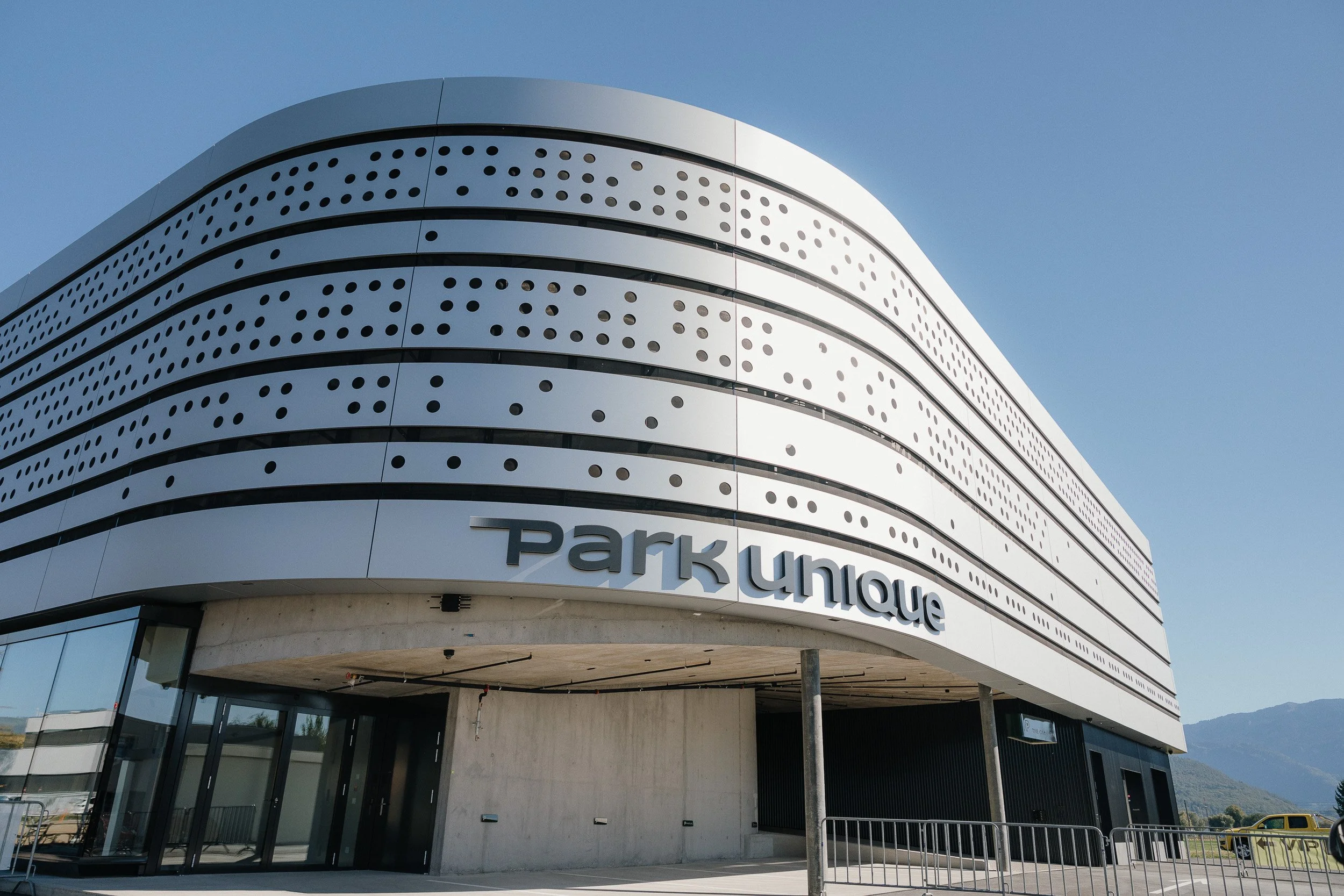

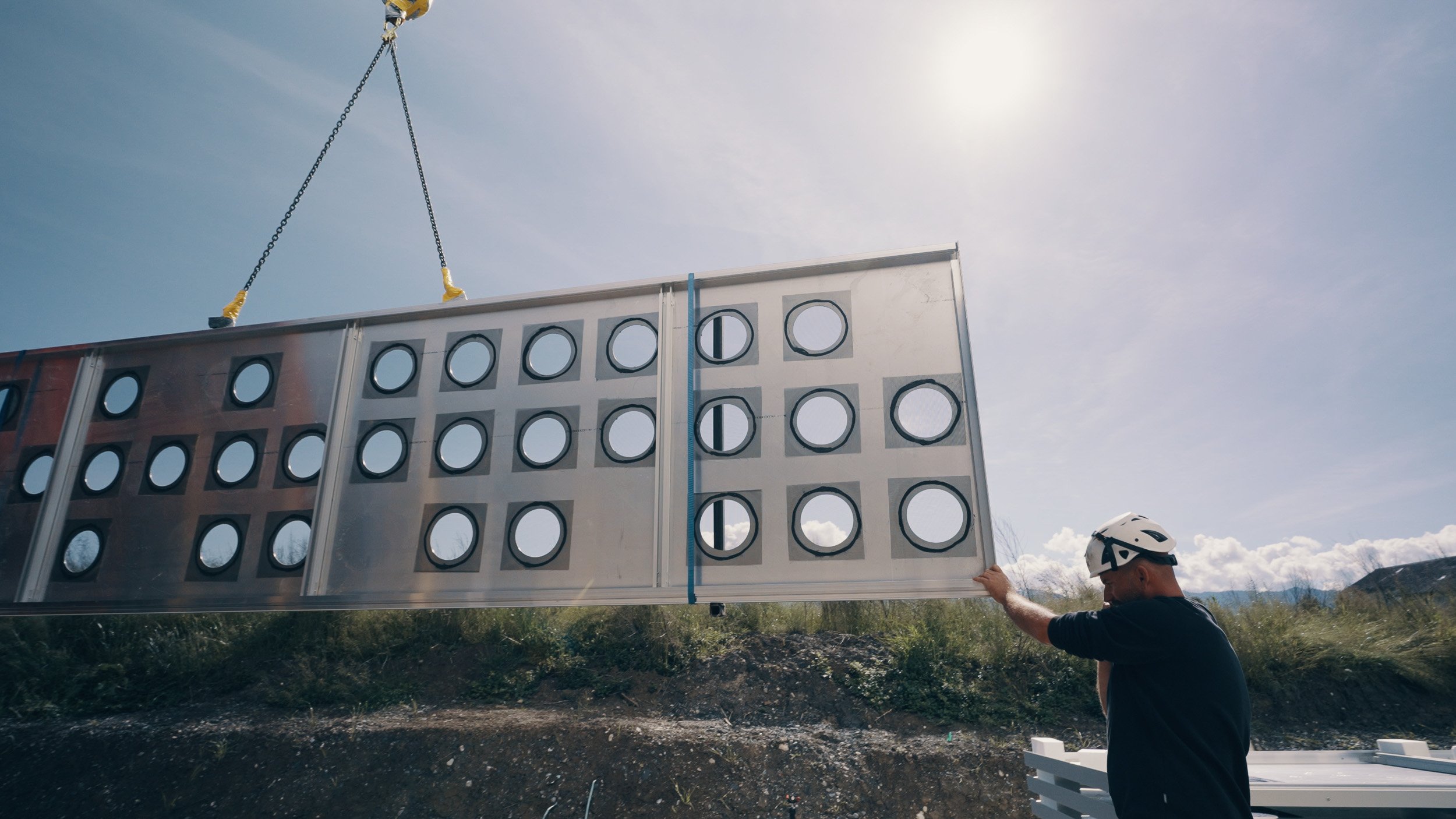

Eine hochwertige ALUCOBOND-Fassade für ein aussergewöhnliches Autohaus, weit vorgehängt und mit einzelnen Rundungen. Die schwebend montierte und partiell gelochte Bekleidung verlangt nach einer diskreten Tragstruktur und einer fundierten statischen Grundlage.
Lösung

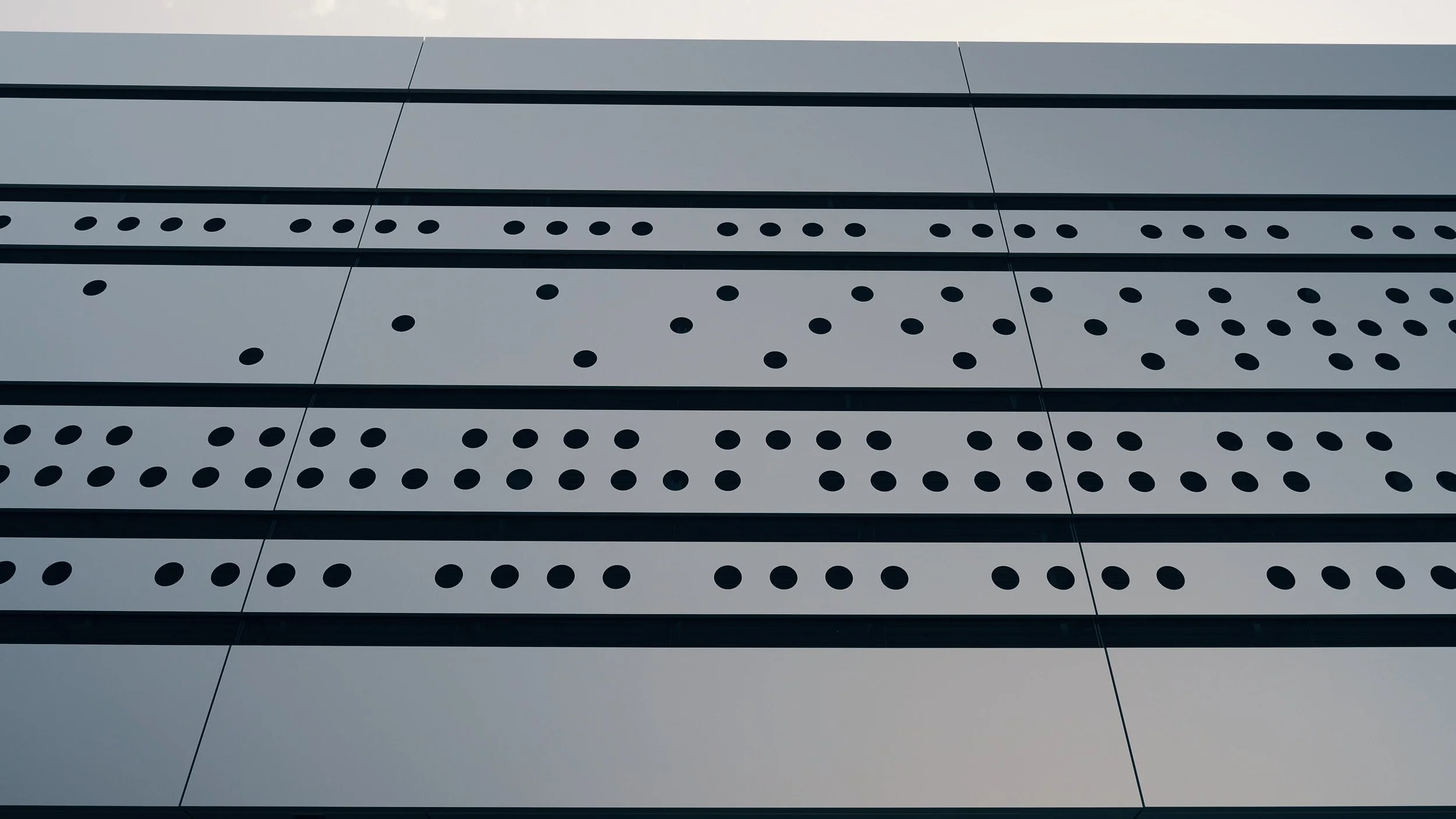

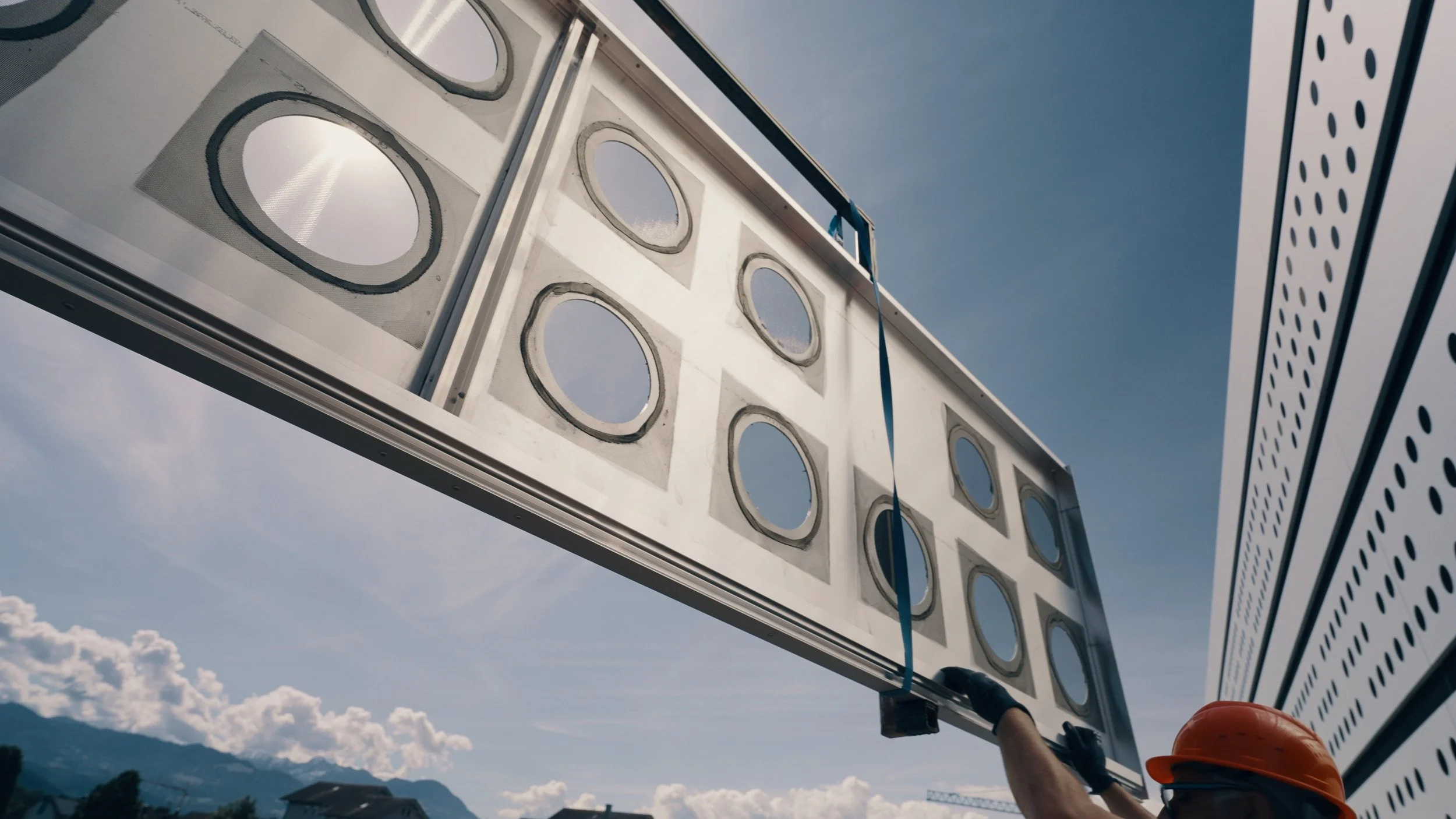

Für die Hauptfassade wurde in Zusammenarbeit mit dem ausführenden Unternehmer eine objektspezifische SZ-Variante konzipiert, so dass die Festigkeit der teilweise gelochten ALUCOBOND-Elemente durch «versteckt» angeordnete Aussteifungsprofile, welche Lasten auf die Längsprofile abtragen, gewährt werden kann. Die Einhänge-Elemente sind dilatationstechnisch zwängungsfrei in die darunterliegenden horizontalen Tragprofile fixiert und alle anfallenden Lasten werden über ein ausgeklügeltes System von Spezial-Konsolen und Windverbänden in den Baukörper eingeleitet.
Ecolite Systeme im Einsatz
Hauptfassade, sichtbare Teile lackiert

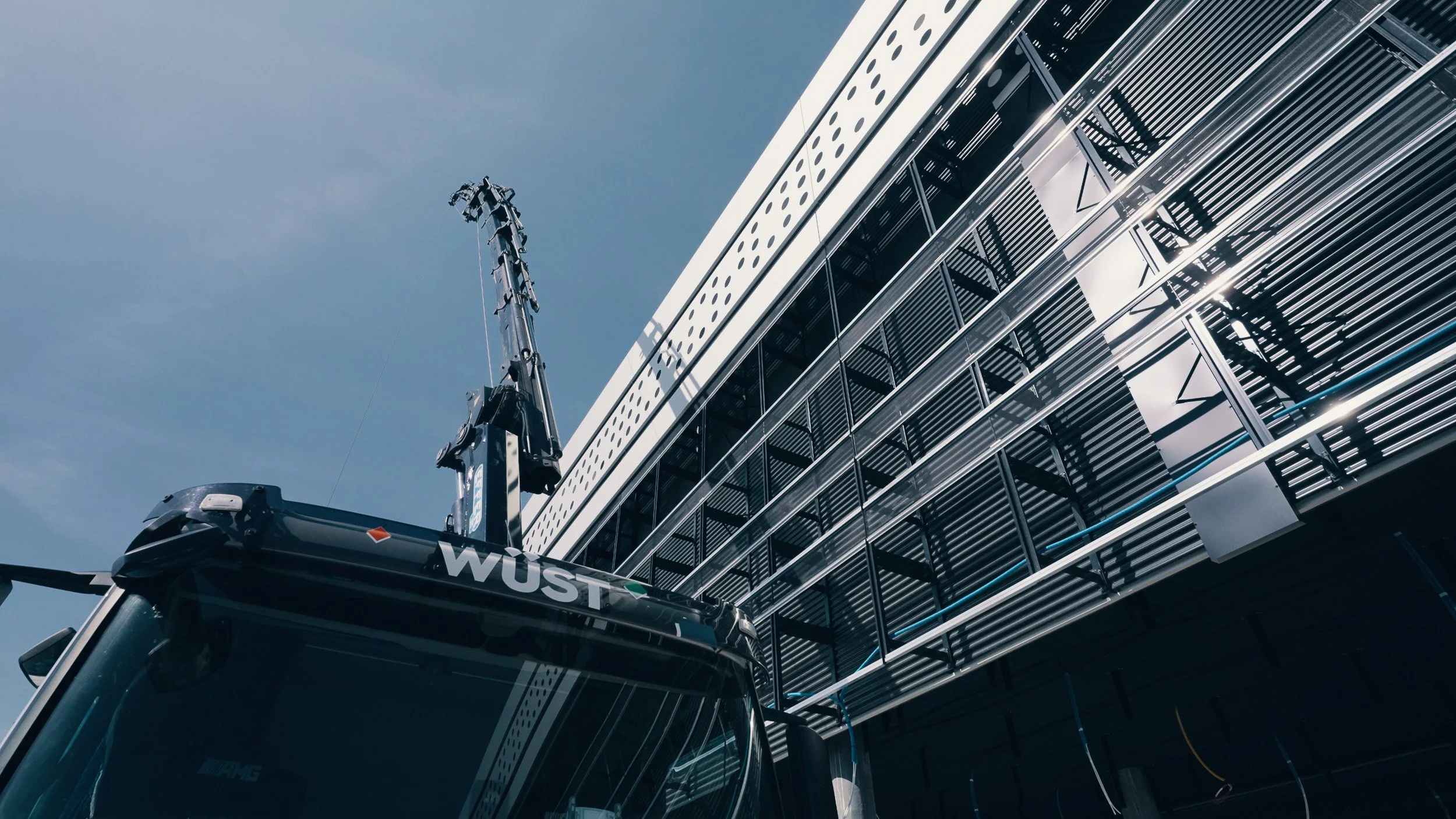

Ausgesteifte Alu V-Konsolen, Erdbebensicherungen, Omega-T-Profil SZ, objektspezifische und bearbeitete SZ-Profile sowie Standard-Versteifungsprofile und zugehörige Verbindungselemente.Nebenfassaden
Thermo H-Konsolen, HV-Konsolen, perforierte Winkelprofile und U-Profilverbinder
Fotos: Wüst Metallbau
